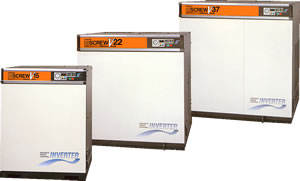

在HISCREW2000系列變頻V型上搭載PQ大範圍模式的Vplus系列產品品種豐富。

Vplus的圖片

Vplus根據需要的空氣量進行變頻驅動

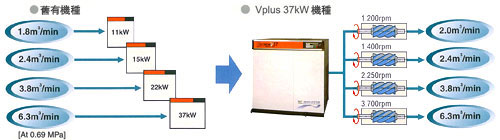

  與舊有的定速機種相比,Vplus根據必要的空氣量進行理想的容量控制,幾乎沒有浪費,因此可以降低電力。

Vplus 根據需要的空氣量進行變頻驅動的圖片

與舊有機種相比,可降低約30%~40%的電力消耗

  同時作為變頻器生產商的日立,進一步推動了壓縮機與變頻器的最佳結合,完善了隨使用空氣量呈線性比例下降的消耗動力特性。此外,因實現了較高的綜合效率,不再需要特殊電機,所以其維護變得更簡單。與壓縮機本身的高性能結合在一起,總體實現了最高層次的能源節約。
  與一般的吸入截流閥控制相比,可以節約電力30%~40%(使用空氣量比40~60%之時)。

與舊有機種相比,可降低約30%~40%的電力消耗的圖片

通過精確的壓力控制,以最適當的壓力實現必要空氣量的供給

通過精確的壓力控制,以最適當的壓力實現必要空氣量的供給的圖片

  以精確的壓力控制系統,將壓力變動範圍控制在±0.01MPa以內。高效率地向使用機械提供需要的最佳壓力的空氣。並且壓力的最小設定單位為0.01MPa,可以大幅節省能源。

進一步擴大使用範圍的PQ大範圍模式

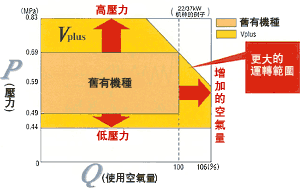

  使用變頻控制自動調整壓縮機的最高轉速,在降低使用壓力的情況下可以增加空氣量。可以運轉的低壓範圍也進一步加大。傑出的省電效果與以往一樣,但最高空氣量可增加6~14%(與舊有機種相比),可在0.44~0.83MPa(22~37kW時)壓力範圍內實現精確壓力控制下的運轉,空氣量和壓力變得更加靈活。

単位:m3/min
機種 排出壓力
0.44 0.49 0.59 0.69 0.83 0.88
7.5kW 1.15 1.15 1.15 1.03 0.96
11kW 1.75 1.75 1.75 1.6 1.5
15kW 2.4 2.4 2.4 2.1 2.0
22kW 4.1 4.1 4.1 3.8 3.1
37kW 6.7 6.7 6.7 6.3 5.5
55kW 10.0 10.0 9.5 8.5
75kW 13.4 13.4 12.6 10.8

PQ大範圍模式控制範圍

PQ大範圍模式控制範圍的圖片

PQ大範圍模式發揮傑出的省電效果

  大範圍的壓力控制發揮傑出的省電效果。

以前機(22/37kW)的圖片

  運轉壓力/最高0.69MPa/最低0.49MPa
  在0.69MPa~0.49MPa壓力範圍內,省電效果優於其它控制方式。

HISCREW Vplus(22/37kW)的圖片

  運轉壓力/範圍擴大到最高0.83MPa,最低0.44MPa
  在0.83MPa~0.44MPa壓力範圍內,省電效果優於其它控制方式。

實現理想的省電效果

  37kW壓縮機、平均空氣使用量3.8m3/min、運轉時間6000小時/年時 37kW機種的年度電費例
實現理想的省電效果的圖片 圖片:37kW 壓縮機、平均空氣使用量 3.8m 3 /min 、運轉時間 6000 小時 / 年時的圖片 圖片:37kW 機種的年度電費例的圖片
  省電優勢
電力消耗降低34%、732000kWh/年,節省電費110萬日元(15日元/kWh)
一般情況下,壓縮機一年的電費相當於安裝壓縮機時的費用。

消費電費比較

単位:MWh
電動機輸出功率 使用空気量比(%) 100 70 50 20 0
7.5kW U型 51 47 43 39 35
M型 51 41 33 21 0
Vplus 47 35 26 13 0
11kW U型 73 67 62 55 51
M型 73 59 48 30 0
Vplus 68 49 37 19 0
15kW U型 95 86 81 72 67
M型 95 76 61 35 0
Vplus 89 63 48 25 0
22kW U型 143 130 122 109 100
M型 143 115 94 62 0
Vplus 131 97 73 39 0
37kW U型 241 219 205 183 169
M型 241 195 158 104 0
Vplus 221 162 123 65 0
55kW U型 366 333 311 278 256
M型 366 294 247 168 0
V型 335 245 185 94 0
75kW U型 476 433 405 362 333
M型 476 380 310 193 0
Vplus 436 313 234 124 0
100kW U型 660 601 581 502 462
M型 660 534 443 295 0
Vplus 615 472 353 182 0
*1
U型一般為吸入載流閥控制M型:日立馬達自動停髮型Vplus型:日立變頻調速型計算條件:運轉時間6000小時/年
*2
上表中的Vplus7.5~15kW機型時,設定壓力為0.73MPa,22~100kW機型時,設定壓力為0.6MPa。

Vplus豐富的功能實現了安全、穩定和方便的操作

運轉壓力保持功能

運轉壓力保持功能的圖片

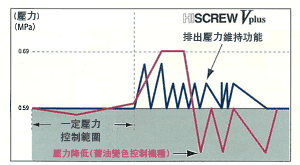

  即使是一定壓力控制的變頻控制機種,在低負載情況下的空載運轉或自動起動/停止時,壓力也會發生變化。HISCREWVplus以獨特的控制方式(專利)保證在上述情況時也能隨時維持高於設定壓力的運轉,是通過降低運轉壓力來節省能源的最佳方案。

PQ大範圍模式開關,可滿足各種目的的需求

  可以根據需要,在面板上選擇PQ大範圍模式的"ON/OFF"。

空氣量優先的圖片

(1)運轉壓力從0.69MPa降低為0.59MPa時,電力消耗即降低為原來的92%。

(2)可以利用壓力降低時的剩餘動力,使空氣量增加到額定值的106%,此時的電力消耗為100%。

  想要最大程度發揮壓縮機的額定動力獲取必要的空氣量時,建議選擇PQ大範圍模式為"ON"。

電力削減優先的圖片

(1)運轉壓力從0.69MPa降低為0.59MPa時,最大電力消耗自動降低為原來的約92%。

(2)壓力進一步降低到0.49MPa時,電力消耗約為86%。

  使用空氣量比較確定,想降低壓力以節省電力時,建議選擇PQ大範圍模式為"OFF",此時最大動力將降低。

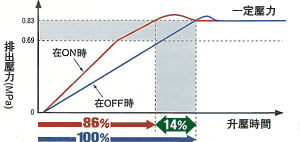

較高的瞬間爆發力,使升壓時間縮短

較高的瞬間爆發力,使升壓時間縮短的圖片

  即使是一定壓力控制的變頻控制機種,在低負載情況下的空載運轉或自動起動/停止時,壓力也會發生變化。HISCREWVplus以獨特的控制方式(專利)保證在上述情況時也能隨時維持高於設定壓力的運轉,是通過降低運轉壓力來節省能源的最佳方案。

在儀表面板上輕鬆改變控制壓力的設定

  一般的變頻機種需要打開櫃門,對壓力調整閥或壓力開關進行複雜的微調整。HISCREWVplus可以在儀表面板上輕鬆地變更控制壓力,以節省電力。即使在壓縮機運轉狀態下也可以變更壓力。

在儀表面板上輕鬆改變控制壓力的設定的圖片

通過日立獨創的sensorlessvector控制與PID控制,實現高靈敏度和高穩定性的運轉(專利申請中)

  HISCREWVplus的變頻控制和壓縮機系統控制均採用我公司自主開發的技術,該系統可以將排出壓力控制在±0.01MPa,在實現較高靈敏度的同時,亦獲得了超群的負載跟隨性和穩定性。

標準配備瞬停再起動迴路

  停電時間在5秒內時,可自動重新起動(S型除外)。

配備變頻器發生輕微故障時的再試功能

  變頻器跳閘時可以使用自我判斷功能,自動執行再試動作,最多3次。

抑制高次諧波的內置式電抗器

  內置DC電抗器,抑制來自變頻器的高次諧波。符合(社)日本電機工業會(JEMA)的高次諧波抑制指導方針。
