日立SJ300系列變頻驅動裝置以其卓越品質滿足各種應用場合所需要的高起動轉矩和完善的功能

SJ300的圖片  日立SJ300系列變頻驅動裝置以其卓越品質滿足各種應用場合所需要的高起動轉矩和完善的功能的圖片

有先進無速度傳感器矢量控制的高轉矩控制

  用日立先進無速度傳感器矢量控制完成有效的高轉矩控制

0.5Hz時大於200%的高起動轉矩

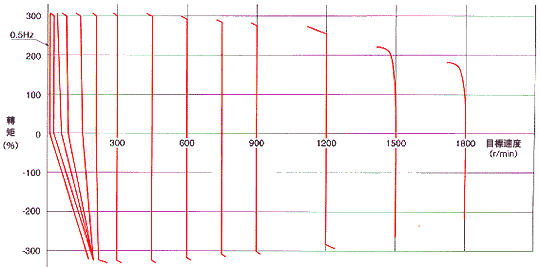

轉矩特性

轉矩特性的圖片

*
以SJ300-055LFU驅動日立全閉式5.5KW,4級電機為例子<基本頻率60Hz>(備注:轉矩特性與電機容量大小有關)

低速時的轉速波動已被大大減小,從而提高過程的穩定性和精度。

轉速波動對比

  • SJ300-055LFU

SJ300-055LFU轉速波動的圖片
轉速波動

  • J300-055LFU(以前系列)

J300-055LFU轉速波動的圖片
轉速波動

在接近OHz附近時有150%高轉矩

  SJ300驅動小一級電機在0Hz附近有150%高轉矩。
  剎車ON/OFF動作可以方便地與此特性結合。

大轉矩多電機操作

大轉矩多電機操作的圖片

  可以同時有效地對兩台電機進行操作。
  傳統的無速度傳感器矢量控制只能控制一台電機。

  (注意:兩台電機必須型號和容量相同)

在線/離線電機參數自整定

  無速度傳感器矢量控制的自整定功能可以容易地在線進行,也可離線進行。

  在線自整定功能可實時地獲得當前電機運行條件下的電機參數。(當電機溫度升高時,初級【線圈】電阻會變化)。

多功能包含更多應用

輸入/輸出功能

輸入/輸出功能的圖片

  • 輸入和輸出端子都應用了智能端子系統。
    漏/源邏輯選擇成為可能。
  • 除了脈衝輸出監視,模擬(電流和電壓)輸出端子-AM和AMI作為標準內置。右例顯示“從變頻器”可以直接接收“主變頻器”的模擬輸出作為其頻率指令,實現跟蹤控制。
  • 輔助速度輸入可以由附加模擬信號產生。
    附加模擬信號可以作為輔助速度輸入。

輸入/輸出功能的圖片

第三台電機運行參數設定

  可以設定多達3台電機的運行參數。這一附加功能對於過切換來控制多台電機是有用的。

風扇ON/OFF選擇

  變頻器運行時冷卻風扇工作,變頻器停止時冷卻風扇也停止運行,這一特性可以延長冷卻風扇的使用壽命而且在變頻器空載時消除了風扇噪音。

PID操作

  幫助簡化系統,並節省由於不必要的PI控制器的原始成本,對於一些應用,像恆壓控制時很有用的。

電源故障時的減速和停車

  SJ300即使在電源停電情況下,能利用電機的再生能量來減速停車,這在一些紡織過程中特別需要。

向上/向下功能

  向上/向下功能細調頻率,使試驗運行方便。

頻率比例轉換顯示

  輸出頻率通過轉換因數後顯示“線”/過程速度。

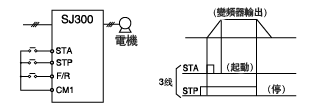

3線功能

  “自鎖”起動信號而不需要外部設備。

3線功能的圖片

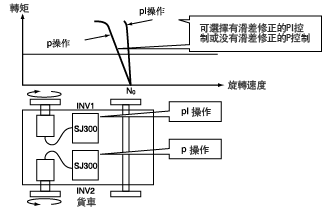

P/PI控制選擇

  為搬運車或電車(材料處理)操作提供穩定的控制。

P/PI控制選擇的圖片

方便維護

容易拆換得冷卻風扇和直流母線電容

  冷卻風扇和直流母線電容在現場短時間即可進行拆裝。

容易拆換得冷卻風扇和直流母線電容的圖片

  冷卻風扇和直流母線電容在現場短時間即可進行拆裝。

可拆裝的控制電路端子排的圖片

外圍支持

EMI濾波器

  EMI濾波器是用於滿足歐洲EMC(EN61800-3,EN55011)和低壓指標(EN50178)的有效選件。

減小來自控制電源的噪音

  控制電源的噪音端子電壓被改善20dB(uV),使得對傳感器及其它外設裝置的噪音干擾明顯減小。

操作方便

數字操作器

  標準數字操作器(OPE-S)可以移動供遠端控制,並有易於觀察的4位LED顯示。

可以顯示6種語言

  提供六種語言-英語,法語,德語,意大利語,西班牙語及葡萄牙語的多語言操作器(SRW-OEX),以及帶電位器(OPE-SR)的數字操作器作為選件。

指令功能的用戶選擇(“快顯功能表”)

  用戶可以選擇常用的指令並將其儲存,用作快捷操作資料。

內置RS485

  RS485作ASCII串行通訊的標準配置。

編程軟件

  可選擇的在Windows操作系統下運行的PC驅動配置軟件。

各種安裝環境下的保護

  SJ300內置標準保護是IP20(NEMA1)。

  採用外部附件盒可達到IP54(NEMA12)標準。

全球通用標準一致

CE,UL,c-UL,C-Tick認證的圖片

  取得CE,UL,c-UL,C-Tick認證。

工業總線兼容

  通過通訊選件(即將提供),SJ300可以與LONWORKSTM,PROFIBUS,DeviceNetTM,M噢東部三RTUTM及EthernetTM通訊。

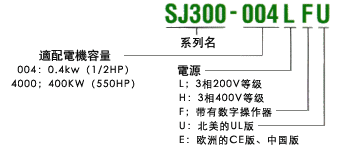

型號命名

型號命名的圖片

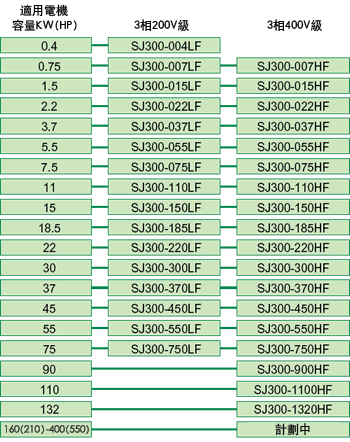

容量分布

容量分布的圖片
