HTW5.2-127 | HTW5.2-136 | ||
---|---|---|---|

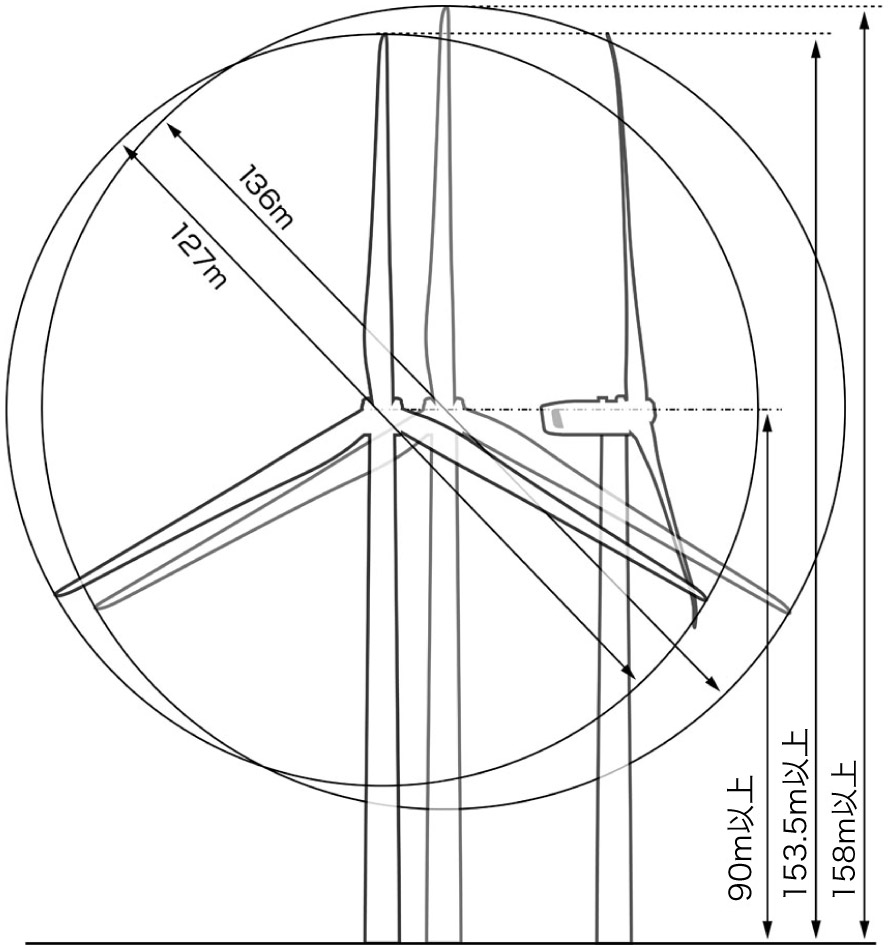

轉子 | 直徑 | 127m | 136m |
受風面積 | 12,644m2 | 14,540m2 | |
轉子配置 | 下風 | ||
旋轉速度 | 6.4~12.7m-1 | ||
額定旋轉速度 | 11.7min-1 | ||
旋轉方向 | 順時針(從上風測量) | ||
葉片 | 片數 | 3片 | |
長度 | 62m | 66.5m | |
材質 | GFRP(玻璃纖維強化樹脂) | ||
增速機 | 構造 | 增速比 約 1 : 40 | |
發電系統 | 額定輸出 | 5,200kW | |
發電機類別 | 永磁同步發電機 | ||
PCS控制方式 | 全轉換器 | ||
FRT對應 | 標準裝備 | ||
升壓變壓器 | 電壓 | 33,000V / 1,800V | |
引擎機艙 | 材質 | GFRP(玻璃纖維強化樹脂) | |
塔架 | 塔架樣式 | 鋼製單極構造 | |
輪殼高度 | 90m以上 | ||
分割數 | 3 | ||
系統 | 輸出控制 | 旋角、可變速 | |
切入風速 | 4m/s | 3.5m/s | |
切出風速 | 25m/s | ||
緊急剎車 | 葉片羽毛(獨立旋角) 盤式制動器 |
||
轉向控制 | 一般運轉時:主動轉向、若因暴風發生停電時:自由轉向 | ||
環境條件 | 年平均風速 | 10m/s | 7.5m/s |
風速等級(疲勞) | Ⅰ | Ⅲ | |
風速等級(極限值) | T | S | |
極限值風速Vref | 57m/s | 55m/s | |
亂流類別 | A | ||
運轉溫度 | -20~40℃ | ||
標高 | 1,000m以下 |
